Принцип работы

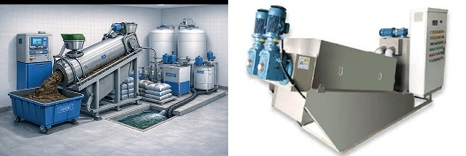

Исходный осадок по трубопроводу с помощью шнекового насоса подается в блок подготовки осадка. Для повышения водоотдачи осадка путём изменения структуры его твердой фазы, производят добавление флокулянта с концентрацией 0,1-0,2%. С помощью насосов-дозаторов приготовленный раствор перекачивают в блок подготовки осадка, в котором происходит его перемешивание с исходным илом до образования флоккул. Полученная смесь далее подается на обезвоживание в обезвоживающий цилиндр. Обезвоживающий цилиндр состоит из подвижных и неподвижных колец, через зазоры между которыми вытекает фильтрат. Продвижение осадка внутри цилиндра осуществляется шнеком. По мере прохождения кека к месту сброса, шаг витков шнека уменьшается, давление в цилиндре увеличивается. Нагнетание давления на участке обезвоживания осуществляется при помощи прижимной пластины, установленной в конце цилиндра. После прохождения полного цикла влажность ила составляет до 80 %.
Типовая серия
|
Модель |
Производительность, кг/час |
Производительность при концентрации, м3/час |
||||
|
10 000 мг/л |
20 000 мг/л |
30 000 мг/л |
40 000 мг/л |
50 000 мг/л |
||
|
ВТ-ШД-101 |
5-7 |
0,5 |
0,25 |
0,2 |
0,15 |
0,14 |
|
ВТ- ШД -131 |
10-14 |
1 |
0,5 |
0,4 |
0,3 |
0,28 |
|
ВТ- ШД -201 |
15-20 |
1,5 |
0,75 |
0,6 |
0,5 |
0,4 |
|
ВТ- ШД -202 |
30-40 |
3 |
1,5 |
1,2 |
1 |
0,8 |
|
ВТ- ШД -203 |
45-60 |
4,5 |
2,25 |
1,8 |
1,5 |
1,2 |
|
ВТ- ШД -301 |
50-70 |
5 |
2,5 |
2 |
1,5 |
1,4 |
|
ВТ- ШД -302 |
100-140 |
10 |
5 |
4 |
3 |
2,8 |
|
ВТ- ШД -303 |
150-210 |
15 |
7,5 |
6 |
4,5 |
4,2 |
|
ВТ- ШД -304 |
200-280 |
20 |
10 |
8 |
6 |
5,6 |
|
ВТ- ШД -351 |
100-120 |
10 |
5 |
4 |
3 |
2,4 |
|
ВТ- ШД -352 |
200-240 |
20 |
10 |
8 |
6 |
4,8 |
|
ВТ- ШД -353 |
300-360 |
30 |
15 |
12 |
9 |
7,2 |
|
ВТ- ШД -354 |
400-480 |
40 |
20 |
16 |
12 |
9,6 |
|
ВТ- ШД -401 |
130-160 |
13 |
6,5 |
5 |
4 |
3,2 |
|
ВТ- ШД -402 |
260-320 |
26 |
13 |
10 |
8 |
6,4 |
|
ВТ- ШД -403 |
390-480 |
39 |
19,5 |
15 |
12 |
9,6 |
|
ВТ- ШД -404 |
520-640 |
52 |
26 |
20 |
16 |
12,8 |
Скачайте опросный лист, заполните все необходимые поля и отправьте его на нашу электронную почту.
Также вы можете воспользоваться кнопкой «Заказать КП»: заполните форму заявки и прикрепите файл с заполненным опросным листом — это ускорит подготовку коммерческого предложения и позволит нам учесть все ваши требования.
Работаем с юридическими лицами.
Оплата по безналичному расчету, с учетом НДС 22%.
